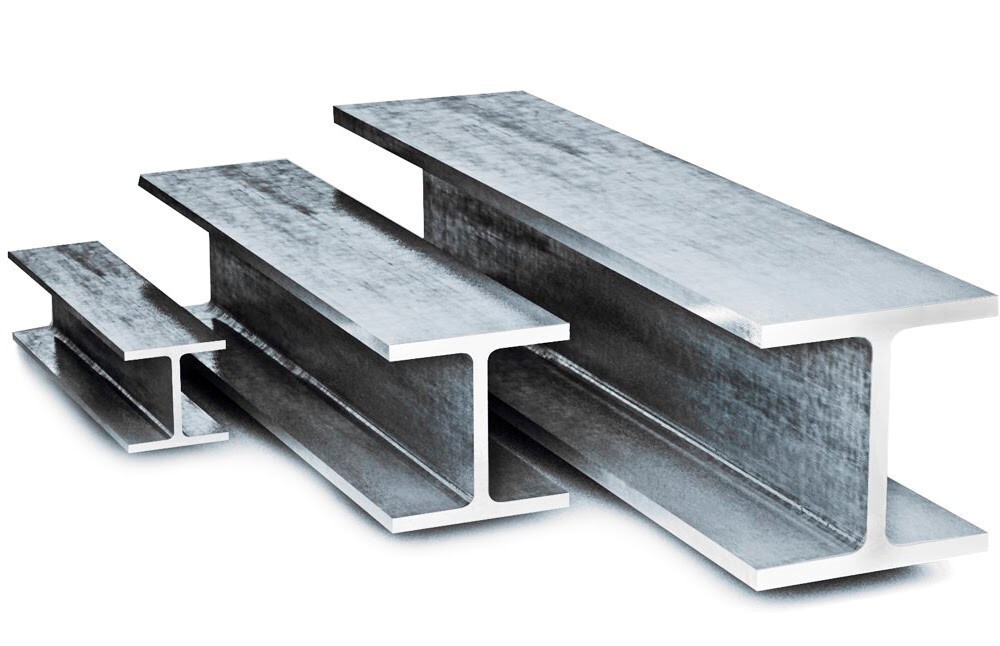

Двутавровая балка — это основа современного каркасного строительства. Благодаря своей Н-образной форме, она обеспечивает рекордное соотношение прочности к массе, выдерживая колоссальные изгибающие нагрузки. В этой статье мы подробно разберем, какие виды двутавров существуют, как расшифровать их маркировку и как правильно подобрать балку для вашего объекта — будь то перекрытие в доме или каркас промышленного ангара.
Почему именно двутавр? Принцип работы и преимущества
Секрет эффективности двутавра — в оптимальном распределении металла. Основной материал сосредоточен в двух горизонтальных полках, которые сопротивляются изгибу, и вертикальной стенке, соединяющей их. Такая конструкция минимизирует собственный вес при максимальной несущей способности.
Ключевые преимущества двутавровой балки:
- Высокая прочность и жесткость: Выдерживает большие нагрузки на изгиб и сжатие.
- Экономия материала: Для достижения аналогичной прочности сплошной балке понадобилось бы в разы больше металла.
- Удобство монтажа: К полкам легко крепить другие элементы конструкции (прогоны, настилы, коммуникации).
- Унификация: Стандартизированные размеры по ГОСТ упрощают проектирование и закупки.
Основные виды двутавровых балок по ГОСТ
В России производство регламентируется несколькими ГОСТами, определяющими форму и сортамент.
1. Двутавры с уклоном внутренних граней полок (ГОСТ 8239-89)
Это классические «нормальные» балки, наиболее распространенные в строительстве. Уклон внутренних граней полок составляет около 6-12%. Применяются в основном как балки перекрытий, элементы ферм, подкрановые пути.
Маркировка: Буква «Б» или без буквы, с номером от 10 до 60. Номер соответствует высоте балки в сантиметрах. Например, двутавр 20 имеет высоту примерно 200 мм, а двутавр 14 — 140 мм.
2. Широкополочные двутавры (ГОСТ 26020-83, СТО АСЧМ 20-93)
Имеют параллельные грани полок и более широкую полку по сравнению с нормальными двутаврами той же высоты. Это увеличивает момент инерции и делает балку более устойчивой.
- Колонные двутавры (маркировка «К»): Имеют практически одинаковую ширину полок и стенки. Предназначены для работы в качестве сжатых элементов (колонн, стоек). Пример: 20К1, 30К2.
- Широкополочные двутавры (маркировка «Ш» или «Б»): Универсальные балки с повышенной несущей способностью. Используются как для колонн, так и для балок перекрытия большой длины и нагрузки. Пример: 35Ш1, 40Б2.
Сводная таблица: область применения по типоразмер
*Окончательный расчет должен выполнять инженер-проектировщик на основе точных нагрузок.
Как выбрать номер двутавра? Ключевые критерии
- Нагрузка: Вес, который будет давить на балку (снег, оборудование, перекрытие).
- Длина пролета: Расстояние между опорами. Чем больше пролет, тем мощнее нужен профиль.
- Шаг балок: Расстояние между соседними балками. Уменьшение шага позволяет использовать балки меньшего номера.
- Марка стали: Стандартная Ст3 или более прочные низколегированные стали (09Г2С).
Важно: Подбор двутавра — инженерная задача. Использование типовых таблиц (как выше) — лишь для предварительной оценки. Неправильный выбор может привести к деформациям и авариям.
Сферы применения двутавровых балок
- Строительство зданий: Колонны, ригели, балки перекрытий и покрытий.
- Промышленность: Каркасы цехов, ангаров, складов, подкрановые пути, эстакады.
- Мостостроение: Элементы балочных мостов.
- Усиление конструкций: Перемычки над большими проемами в стенах.
Профессиональный подбор и поставка от «RumerX»
Выбираете двутавр для ответственного объекта? Мы предлагаем не просто металл, а комплексное решение:

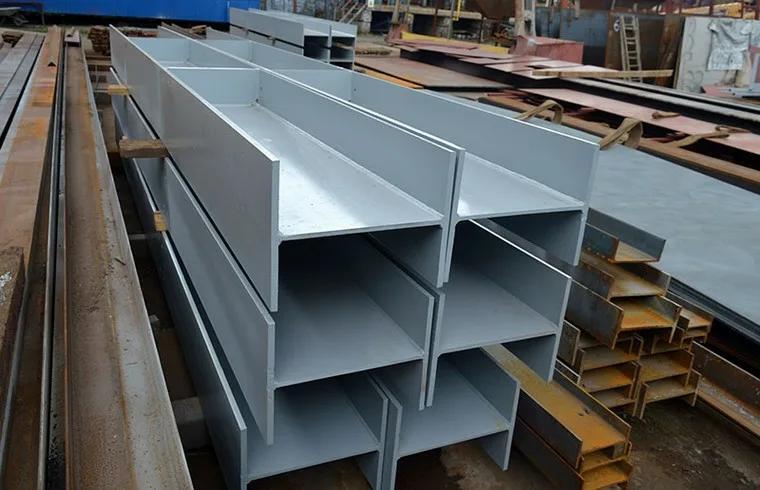

- В наличии на складе в Москве — двутавры основных типоразмеров (нормальные, широкополочные) от проверенных производителей.
- Бесплатная консультация инженера: Пришлите нам параметры вашего проекта (пролет, шаг, нагрузки) — мы поможем проверить выбранный вами профиль или предложим оптимальный с технико-экономическим обоснованием.
- Поставка и логистика: Доставим необходимое количество точно в срок, порезав балки в размер по вашим требованиям.
Не рискуйте надежностью конструкции. Доверьте расчет профессионалам. Получите спецификацию и коммерческое предложение на двутавровые балки уже сегодня.
