Перед каждым, кто начинает проектировать металлический каркас, стоит ключевой вопрос: швеллер или двутавр? Оба профиля — основа современного строительства, но их часто путают, что ведет к перерасходу металла или, что хуже, к недостаточной прочности конструкции. В этом руководстве мы проведем детальное сравнение по физическим, экономическим и практическим параметрам, чтобы вы могли сделать технически и экономически обоснованный выбор для вашего проекта.
Краткий ликбез: в чем геометрическая разница?
Внешне оба профиля похожи, но их форма определяет совершенно разные свойства.

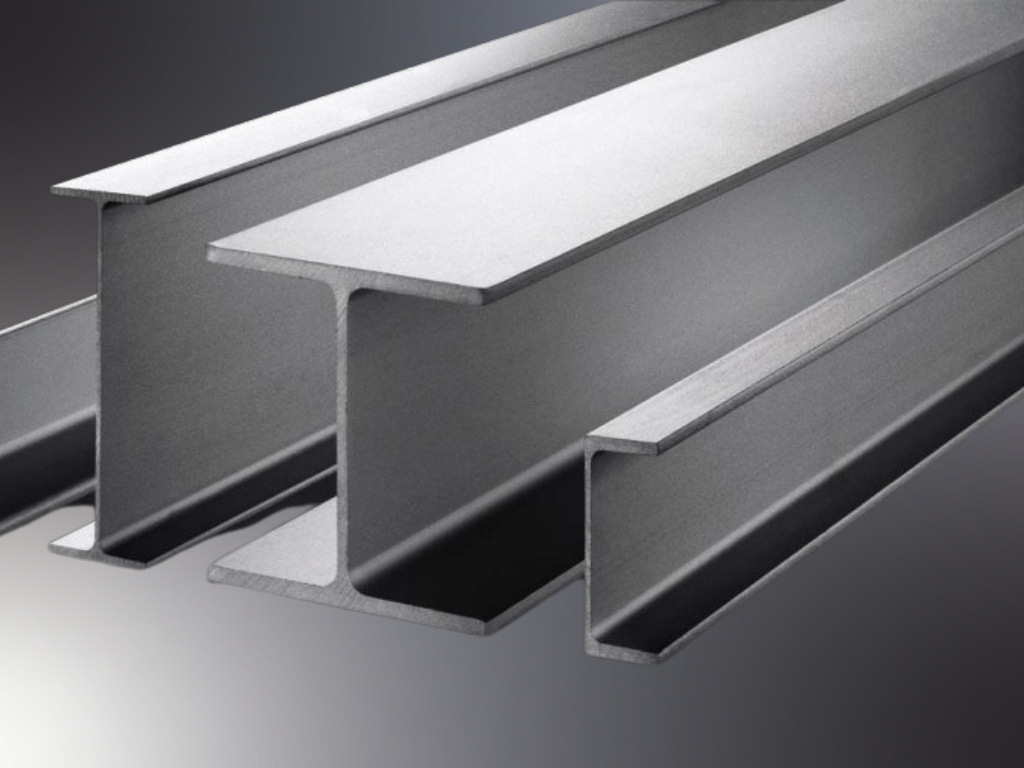

- Двутавр (балка двутавровая): Сечение в виде буквы «Н». Состоит из двух горизонтальных полок и соединяющей их вертикальной стенки. Основной материал сосредоточен в полках, удаленных от центра, что придает профилю высокую жесткость на изгиб.

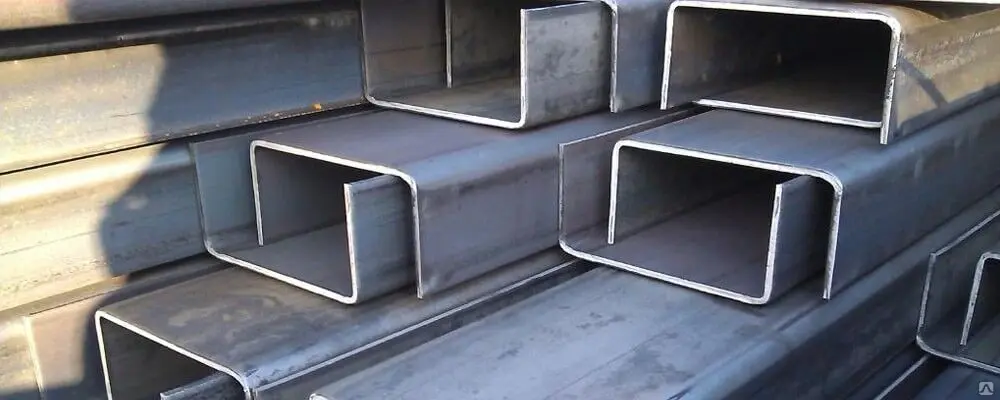

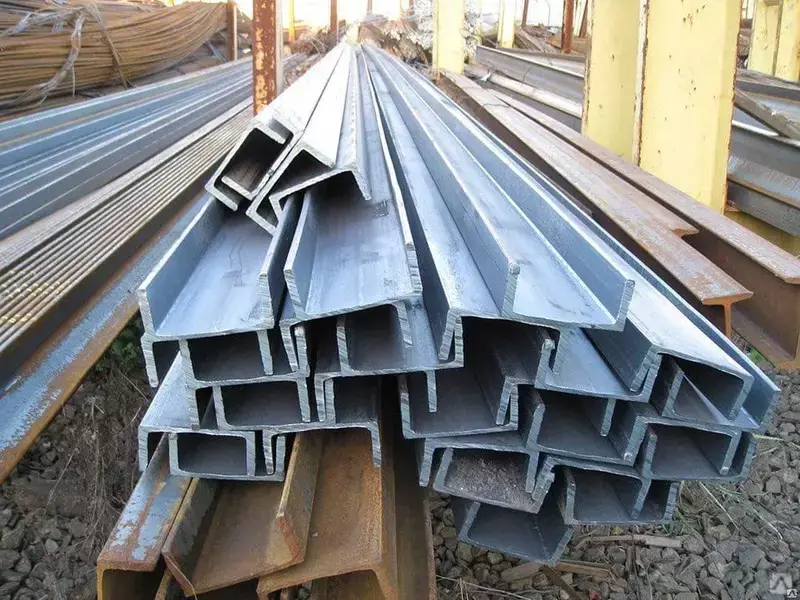

- Швеллер: Сечение в виде буквы «П» или «С». Имеет одну широкую полку и две узкие «ножки». По сути, это открытый с одной стороны профиль.
Именно эта разница в распределении металла и является ключом к пониманию их областей применения.
Детальное сравнение по 5 ключевым параметрам
Несущая способность и жесткость на изгиб
Это главный критерий для балок перекрытий, прогонов и любых элементов, работающих под нагрузкой.
Двутавр — абсолютный лидер. Благодаря двум симметричным полкам, расположенным далеко от нейтральной оси, он обладает максимальным моментом сопротивления (Wx). Простыми словами, при одинаковом весе погонного метра двутавр выдержит в 2-3 раза большую изгибающую нагрузку, чем швеллер.
Швеллер имеет асимметричное сечение и гораздо меньшую жесткость на изгиб в главной плоскости. Он хуже работает как самостоятельная балка на больших пролетах.
Вывод: Для балок, ригелей, основных несущих элементов — выбирайте двутавр.
Эффективность и вес конструкции
Инженеры всегда стремятся к минимизации массы при сохранении прочности.
Двутавр — эталон эффективности. Форма «Н» — это оптимальное с точки зрения механики распределение материала. Чтобы достичь такой же несущей способности, как у двутавра, швеллеру потребуется значительно больше металла, а значит, и веса.
Швеллер менее эффективен. Для обеспечения аналогичной жесткости потребуется профиль большего номера (высоты) или усиление, что увеличит вес и стоимость каркаса.
Вывод: Если важен минимальный вес конструкции при максимальной прочности — двутавр вне конкуренции.
Удобство монтажа и интеграции в конструкцию
Здесь у каждого профиля свои сильные стороны.
Швеллер часто выигрывает. Его П-образная форма — это готовая «полка» или «направляющая»:
- К нему легко крепить сбоку другие элементы (листы, панели, балки).
- Идеально подходит для обрамления, создания рам, стоек, к которым что-то примыкает с одной стороны.
- Проще врезаться и крепиться к плоским стенам или колоннам.
Двутавр более универсален в узловых соединениях (особенно с других двутавров или труб), но для крепления плоских элементов к его полке часто нужны дополнительные косынки или крепления.
Вывод: Для стоек, рам, направляющих, пристенных конструкций — швеллер может быть удобнее. Для сложных узлов и ферм — двутавр.
Устойчивость к различным видам нагрузок
На сжатие (в качестве колонны): При одинаковой площади сечения и длине двутавр может быть менее устойчив из-за тонкой стенки и риска потери местной устойчивости. Для колонн часто используют широкополочные или колонные двутавры с утолщенными элементами. Швеллер также может работать на сжатие, но его асимметрия требует правильной ориентации.
На кручение: Оба профиля плохо сопротивляются кручению. Закрытые профили (трубы квадратные) здесь вне конкуренции.
Стоимость и доступность
Швеллер часто имеет более низкую цену за погонный метр при сравнении профилей одной высоты (например, швеллер 20П и двутавр 20).
Однако сравнивать нужно не цену за метр, а стоимость решения. Из-за меньшей эффективности швеллера его может потребоваться больше, или потребуется профиль большего размера. В итоге общая стоимость каркаса может оказаться сопоставимой или даже выше.
Вывод: Не смотрите только на ценник. Сравнивайте варианты, которые обеспечивают нужную прочность.
Практические рекомендации: что и когда выбирать?
Выбирайте ДВУТАВР, если:
- Проектируете балки перекрытия (ригели) пролетом от 4-5 метров и более.
- Строите каркас ангара, склада, производственного цеха с большими пролетами (6-12 м).
- Вам нужны подкрановые балки или элементы, несущие очень высокие нагрузки.
- Ключевой критерий — максимальная прочность при минимальном весе металлоконструкции.
Выбирайте ШВЕЛЛЕР, если:
- Делаете стойки, колонны для легких построек (гараж, навес), где удобно его П-образное сечение.
- Создаете каркас для ворот, легкого навеса, примыкающего к дому.
- Нужны направляющие для подвесного оборудования, рольставней или элементы обрамления.
- Работаете с небольшими пролетами (3-4 метра) при небольших нагрузках и важен первоначальный бюджет на материалы.
- Изготавливаете рамы для станков, верстаков, где важна удобная плоскость для крепления.
Чек-лист для принятия окончательного решения
- Определите тип и величину нагрузки: Что будет нести элемент? (Перекрытие, снег, оборудование).
- Оцените длину пролета: Чем длиннее пролет, тем сильнее аргументы в пользу двутавра.
- Подумайте об удобстве монтажа: Как элемент будет соединяться с другими? Нужна ли «полка» для крепления?
- Сравните не цену за метр, а стоимость решения: Запросите у поставщика расчет двух вариантов (из швеллера и из двутавра), обеспечивающих необходимую прочность.
