Вы задумали построить просторный навес для двух машин, легкий балкон или небольшой каркасный ангар на участке? Самая частая ошибка на этом этапе — неверная оценка нагрузок. Многие думают: «Возьму трубу потолще, и всё выдержит». Но, как ни парадоксально, избыточный запас прочности бьет по карману, а недостаточный может привести к деформации или обрушению под тяжестью снега.
Эта статья — не учебник по сопромату и не призыв рассчитывать всё самостоятельно. Это понятный путеводитель, который объяснит, какие силы действуют на вашу конструкцию, откуда берутся цифры в проектах и почему для ответственных объектов (да и для простого навеса над крыльцом) лучше один раз заплатить инженеру, чем всю жизнь переживать или переделывать.
Какие силы действуют на вашу конструкцию? Виды нагрузок
Представьте, что ваша конструкция — это чаша весов. На нее постоянно что-то давит, тянет, пытается сдвинуть. Инженеры делят все эти воздействия на несколько основных типов.
Собственный вес
Это самая предсказуемая нагрузка. Сам каркас (балки, стойки, фермы), кровля, обшивка, утеплитель — всё это имеет вес, и конструкция должна его нести. Часто в любительских проектах вес каркаса просто забывают прибавить, что приводит к ошибке в 10-20%.
Эксплуатационная (полезная) нагрузка
Всё, что будет находиться на перекрытии или давить на него в процессе использования. Для балкона — это вес людей и мебели. Для полки антресоли — вес хранимых вещей. Для кровли — вес людей, которые будут подниматься для обслуживания (если кровля плоская).
Снеговая нагрузка — главный враг навесов
В большинстве регионов России именно снег диктует условия прочности для горизонтальных конструкций. Снег не просто лежит — он накапливается, слеживается, превращается в лед. Его вес может быть огромным. Величина снеговой нагрузки зависит от двух главных факторов:
- Регион строительства. Вся территория РФ поделена на снеговые районы (от I до VIII). Для Москвы и области это III район, где нормативная нагрузка составляет 180 кг на квадратный метр. Для Сочи (II район) — 120 кг, а для горных районов (VIII) — 400 кг и более. Эти данные есть в СП 20.13330 «Нагрузки и воздействия».
- Угол наклона кровли. С крутой скатной крыши снег соскальзывает. На плоской или с малым уклоном — остается. Коэффициент перехода (µ) зависит от угла. Например, для односкатной крыши с углом до 25° снеговая нагрузка берется с коэффициентом 1 (полная), для угла 60° и более — 0 (снег не задерживается).
Ветровая нагрузка
Ветер — коварная сила. Он не только давит на стену, но и создает подъемную силу, пытаясь сорвать кровлю, особенно у плоских и малоуклонных крыш. Ветровая нагрузка зависит от региона, высоты здания и типа местности (город, поле, лес). Для низких сооружений она менее критична, чем снег, но для высоких ангаров и стен с большой парусностью — очень важна.
Динамические и особые нагрузки
К ним относятся вибрации от работающего оборудования, сейсмические воздействия, ударные нагрузки. Для частного строительства учитываются редко, но если вы вешаете кран-балку в ангаре — это уже особая статья.
От теории к практике: упрощенный пример расчета навеса
Давайте на конкретном, пусть и упрощенном, примере посмотрим, как эти нагрузки собираются.
Дано: Требуется оценить нагрузки на навес размером 6х4 метра (площадь 24 м²), расположенный в Московской области. Каркас из профильной трубы, кровля — профлист. Уклон кровли небольшой, будем считать его меньше 25°.
Шаг 1. Сбор постоянных нагрузок:
- Вес кровли (профлист НС35) — примерно 10 кг/м².
- Вес каркаса (стропила, обрешетка, прогоны) для такого пролета можно предварительно оценить в 20-30 кг/м².
Итого постоянная нагрузка g ≈ 35 кг/м². (Для точности нужно знать сечение труб, но для примера допустим).
Шаг 2. Сбор снеговой нагрузки:
- Московская область — III снеговой район. Нормативное значение S₀ = 180 кг/м² (берется из таблиц СП).
- Угол наклона кровли менее 25°. Коэффициент µ = 1 (весь снег остается на крыше).
Итого снеговая нагрузка S = 180 × 1 = 180 кг/м².
Шаг 3. Суммирование (сбор нагрузок):
Общая нагрузка на 1 м² кровли составит:
35 (постоянная) + 180 (снеговая) = 215 кг/м².
На всю площадь навеса (24 м²) суммарная нагрузка равна:
215 × 24 = 5160 кг (5,16 тонны).
Представьте: на крыше вашего навеса зимой может лежать более 5 тонн снега! Теперь понятно, почему так важно правильно подобрать сечение?
Шаг 4. Что дальше?

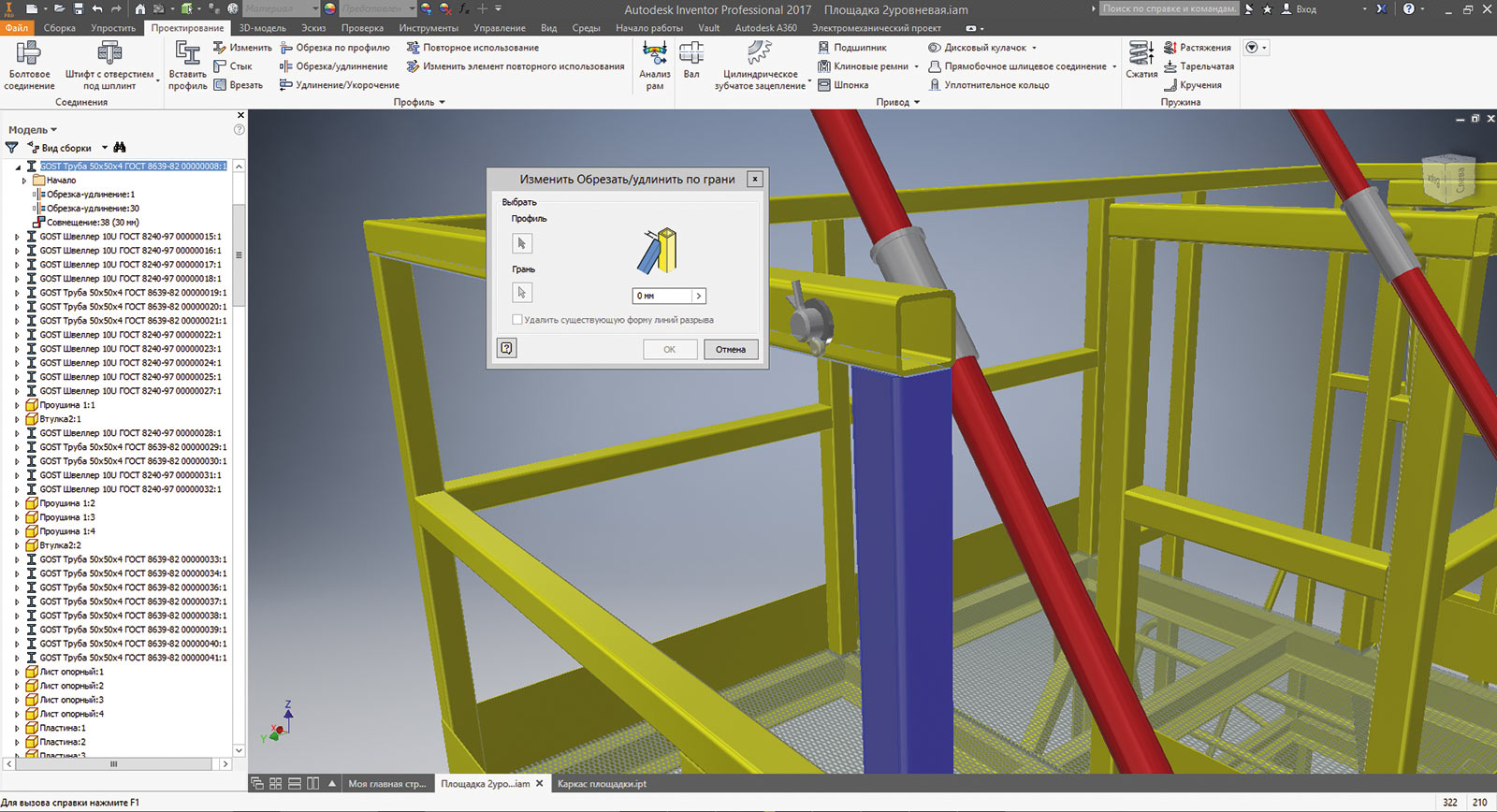

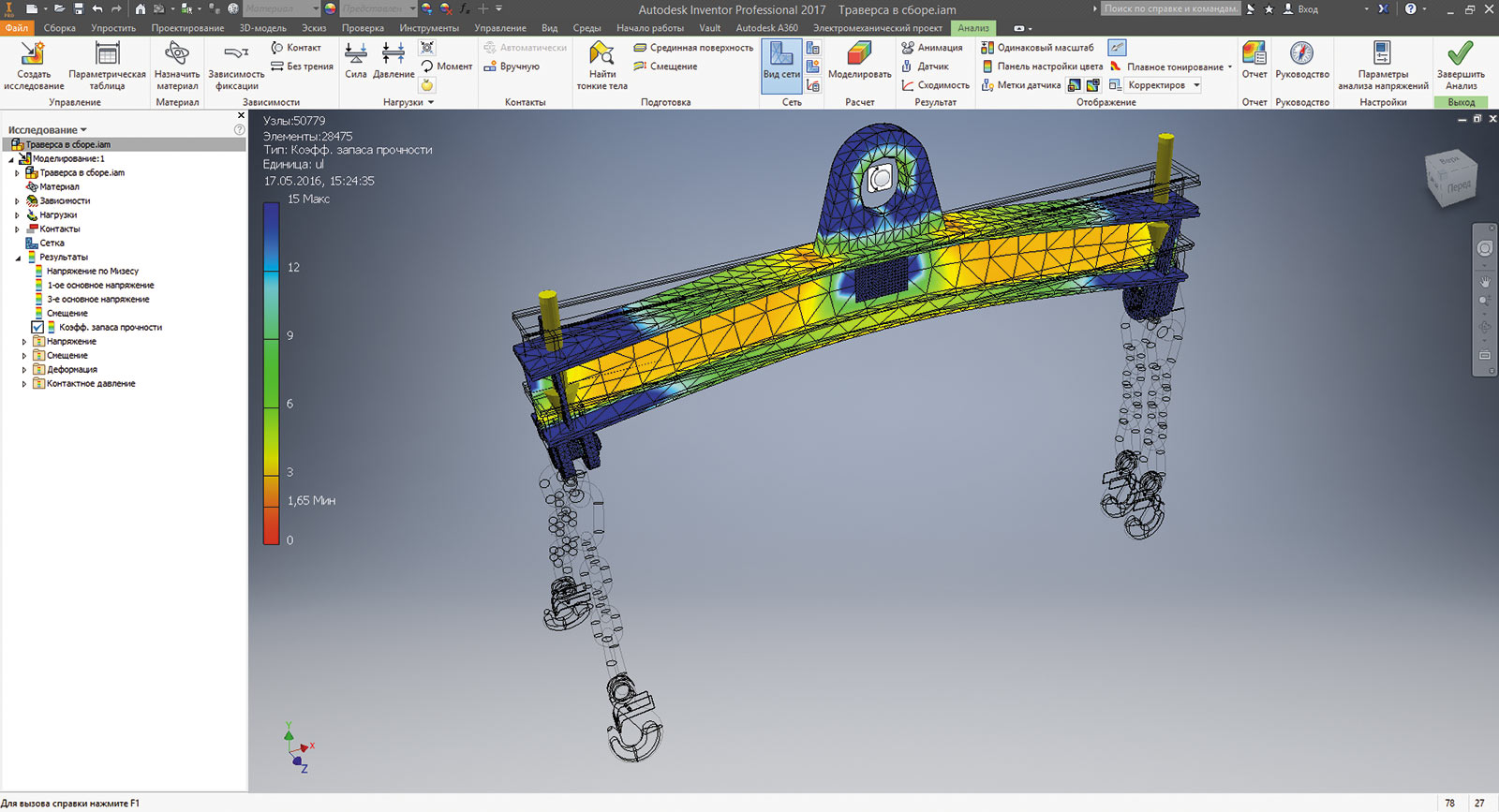

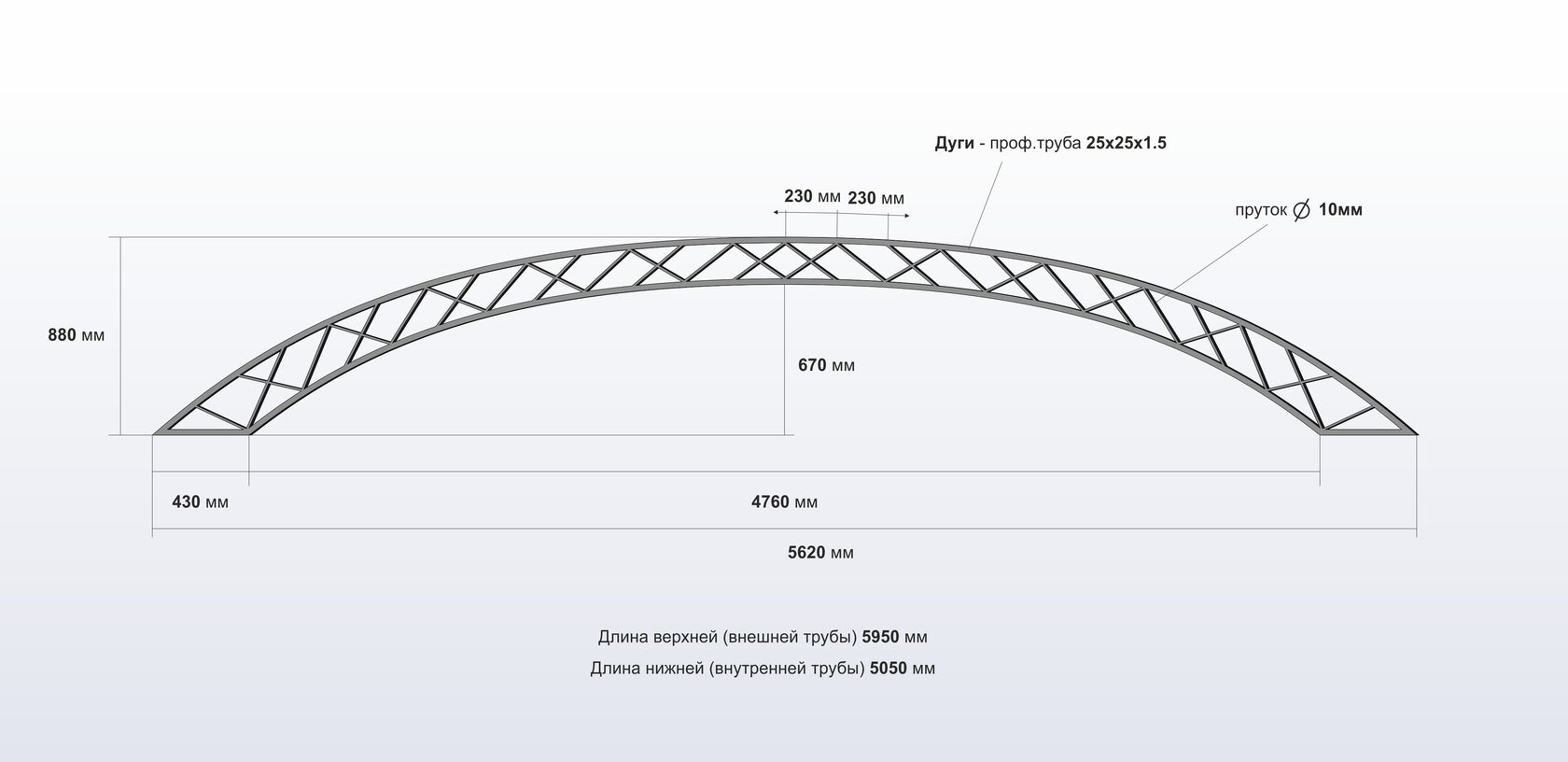

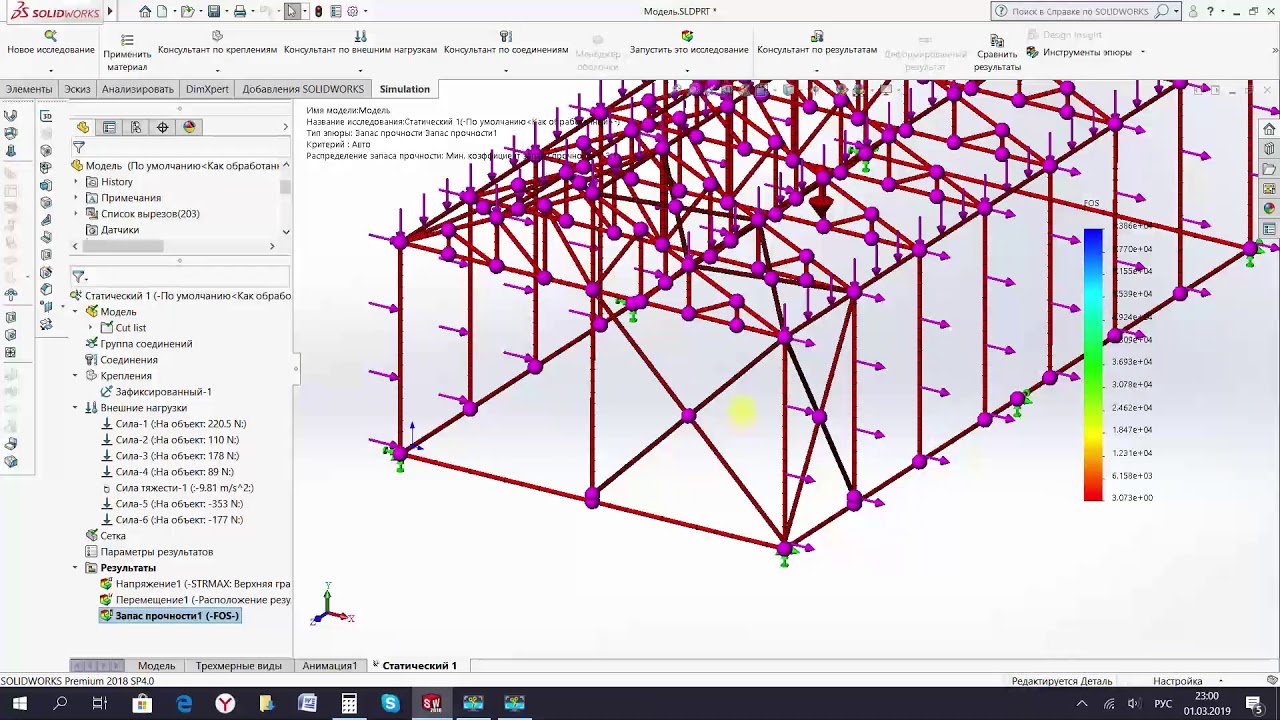

Теперь, зная общую нагрузку, инженер начинает самую сложную часть — определение, какое сечение балки (двутавра, швеллера, профильной трубы) выдержит этот вес на пролете 6 метров с необходимым запасом прочности. Для этого используются формулы сопротивления материалов, учитывающие момент сопротивления сечения, длину пролета, схему опирания (защемление или шарнир) и марку стали. Именно здесь заканчивается «бытовая» арифметика и начинается профессиональный инжиниринг.
Типичные ошибки при самостоятельном расчете
Даже если вы уверены в своих силах, вот ловушки, в которые чаще всего попадают самостройщики:
- Игнорирование снеговых мешков. Если ваш навес примыкает к стене дома или другому высокому зданию, снег будет наметать в угол, образуя сугроб в 1,5-2 раза выше нормативного. Расчет для такого случая ведется по особым схемам.
- Неучет парусности. Для плоских крыш ветровая нагрузка может создавать подъемную силу, которая «отслаивает» кровлю от каркаса, если ее плохо закрепили.
- Экономия на материале «на глаз». Замена профиля «потому что сосед так сделал» без пересчета — самая распространенная причина обрушений.
- Неправильная расчетная схема. То, как закреплена балка (свободно лежит на опорах, жестко защемлена в стене или соединена шарнирно), кардинально меняет напряжения в ней в разы. Ошибка здесь фатальна.
Когда без профессионального инженера не обойтись?
Ответственность за безопасность людей — это не та вещь, на которой можно экономить. Вот четкие критерии, при которых обращение к инженеру не просто желательно, а обязательно:
- Пролеты более 5-6 метров. Чем длиннее пролет, тем сложнее работа конструкции и выше цена ошибки.
- Двухуровневые конструкции, балконы, антресоли. Здесь появляются изгибающие моменты, узлы примыкания и значительные полезные нагрузки.
- Наличие подвесного оборудования. Кран-балки, тали, тяжелая вентиляция — это динамика и дополнительные сосредоточенные нагрузки.
- Коммерческие объекты. Ангары, склады, магазины. Во-первых, ответственность выше. Во-вторых, при сдаче в эксплуатацию или страховом случае могут потребоваться подтверждающие расчеты (чертежи КМ с печатью).
- Пристройка к существующему зданию. Необходимо оценить, выдержит ли стена дома дополнительные нагрузки и как обеспечить температурные швы.
Самостоятельный расчет — это отличный способ оценить порядок цифр, понять логику работы конструкции и примерно прикинуть бюджет. Но для гарантии надежности и, что немаловажно, для прохождения любых проверок (если объект коммерческий) — нужен профессиональный расчет по действующим СП (Сводам Правил).
Профессиональный расчет и изготовление от «RumerX»
Мы в «RumerX» соединяем две вещи, которые должны быть неразрывны: инженерную мысль и качественный металл.
Что мы предлагаем вам:
- Проверка вашего эскиза. У вас уже есть идея и чертеж на салфетке? Пришлите его нам с размерами и регионом. Наш инженер проведет экспресс-анализ нагрузок и даст обратную связь: достаточно ли выбранных сечений, где нужно добавить, а где можно сэкономить без потери прочности.

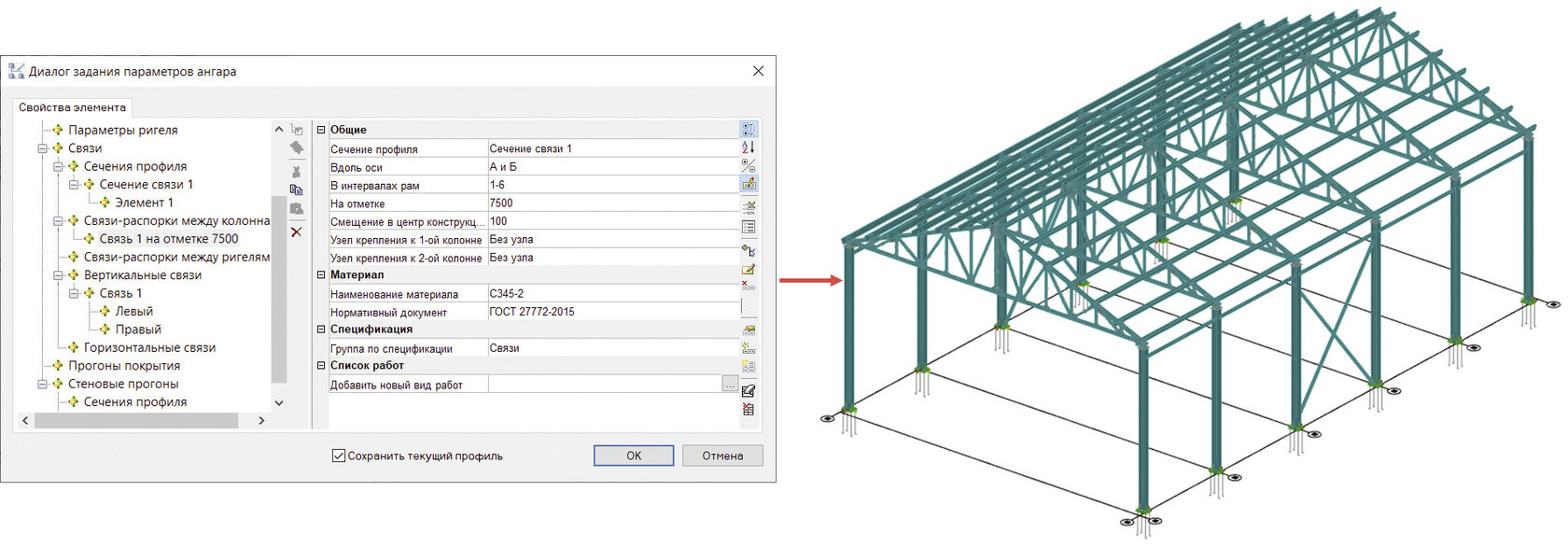

- Полный расчет и проектирование. Разработаем для вас полноценный проект с расчетно-пояснительной запиской и чертежами КМ (металлоконструкций) для заводского изготовления и сварки. Вы будете точно знать, из чего и как строить.
- Изготовление по готовому проекту. Мы не просто нарисуем — мы воплотим. Точная резка деталей на ЧПУ, качественная сварка, контроль геометрии. Вы получите готовый каркас, который гарантированно выдержит заявленные нагрузки, будь то навес для авто или каркас склада.
Хотите быть уверены в своем навесе или ангаре на 100%? Пришлите нам параметры (размеры, регион, назначение) — мы выполним предварительный расчет и предложим варианты решений: от простого усиления вашей схемы до изготовления готового каркаса «под ключ». Не рискуйте безопасностью и бюджетом.
