Вы когда-нибудь задумывались, почему одни навесы для автомобилей или козырьки над крыльцом служат десятилетиями и не проседают даже под толстым слоем снега, а другие уже через год трескаются и деформируются? Дело не только в качестве сварки. Часто причина кроется в конструкции. Обычные балки из прямоугольных или квадратных труб хороши для небольших пролётов, но когда нужно перекрыть расстояние в 4, 6 или 10 метров без лишних опор, на помощь приходят решётчатые системы — фермы. Наше предприятие «RumerX» предлагает изготовление ферм из профильной трубы под любые задачи: от навесов до промышленных перекрытий. Разберёмся, что это такое, какие бывают и где их применяют.
Что представляет собой ферма из профильной трубы и почему она выгоднее сплошной балки?
Это сборная конструкция, состоящая из верхнего и нижнего поясов, между которыми расположены раскосы и стойки. Благодаря ячеистой структуре она значительно легче цельной балки той же несущей способности, но при этом отлично сопротивляется изгибающим нагрузкам. Именно фермы из профильной трубы позволяют создавать просторные навесы для машин, кровли домов, ангары и даже небольшие мосты без громоздких столбов посередине. Заказать фермы для навеса или перекрытия в «RumerX» — значит получить готовую конструкцию, точно рассчитанную под ваш пролёт.

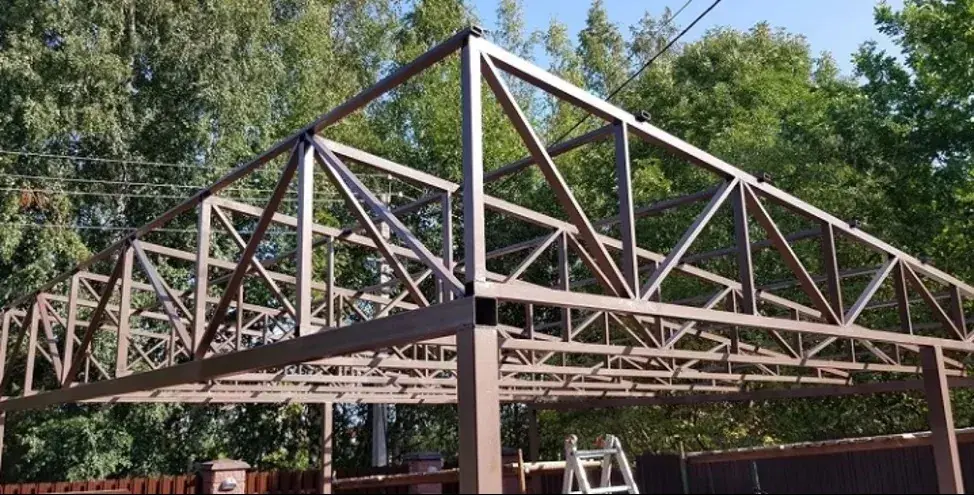

Какими бывают фермы: форма и рисунок решётки
Прежде чем заказать изготовление ферм, нужно определиться с геометрией поясов и типом внутренней решётки. От этого зависит, насколько хорошо ферма справится со своей задачей.

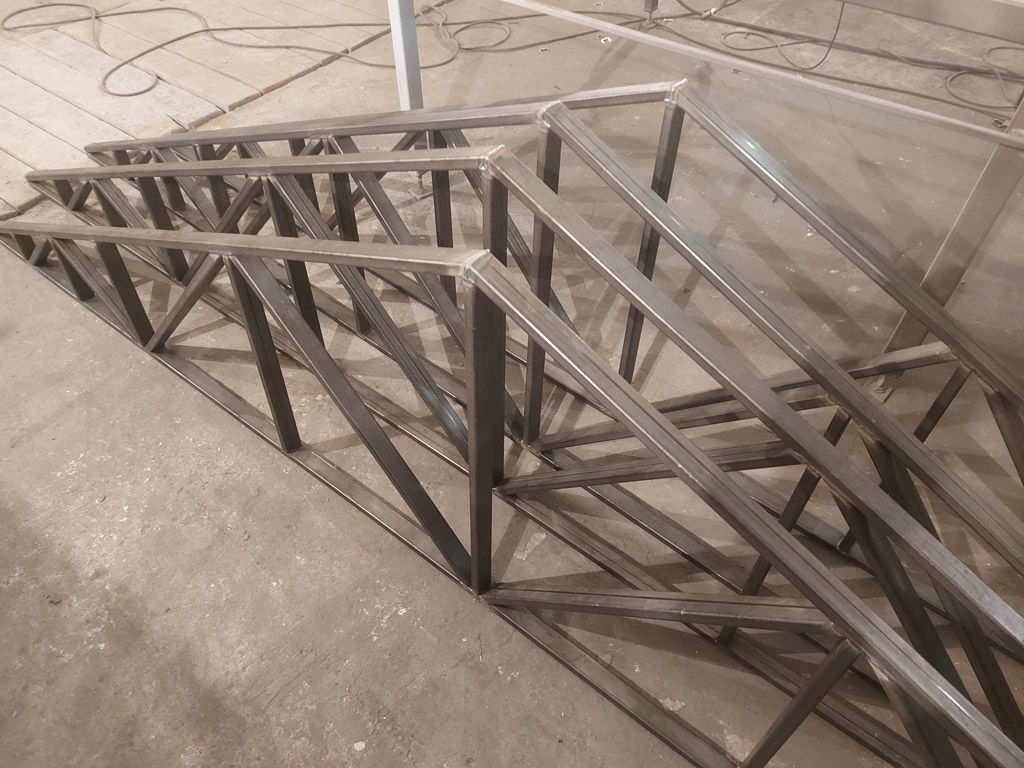

Треугольные варианты
Это классика для скатных крыш и навесов с уклоном. Верхний пояс идёт под углом или ломаной линией, нижний — горизонтальный. Такие системы несложно изготовить, они экономят материал и хорошо сбрасывают снег. Минус — они довольно высокие, что не всегда удобно, если высота ограничена. Треугольные фермы для навесов часто ставят у дома или при перекрытии гаража.
Параллельные (прямоугольные)
Здесь оба пояса идут параллельно друг другу. Это идеальное решение для плоских кровель, ангаров, складов и козырьков, где нужна ровная горизонтальная поверхность. Параллельные фермы для ангаров удобны для монтажа сэндвич-панелей или профлиста, а также для подвески дополнительного оборудования. Недостаток — при больших пролётах расход металла чуть выше, чем у треугольных.

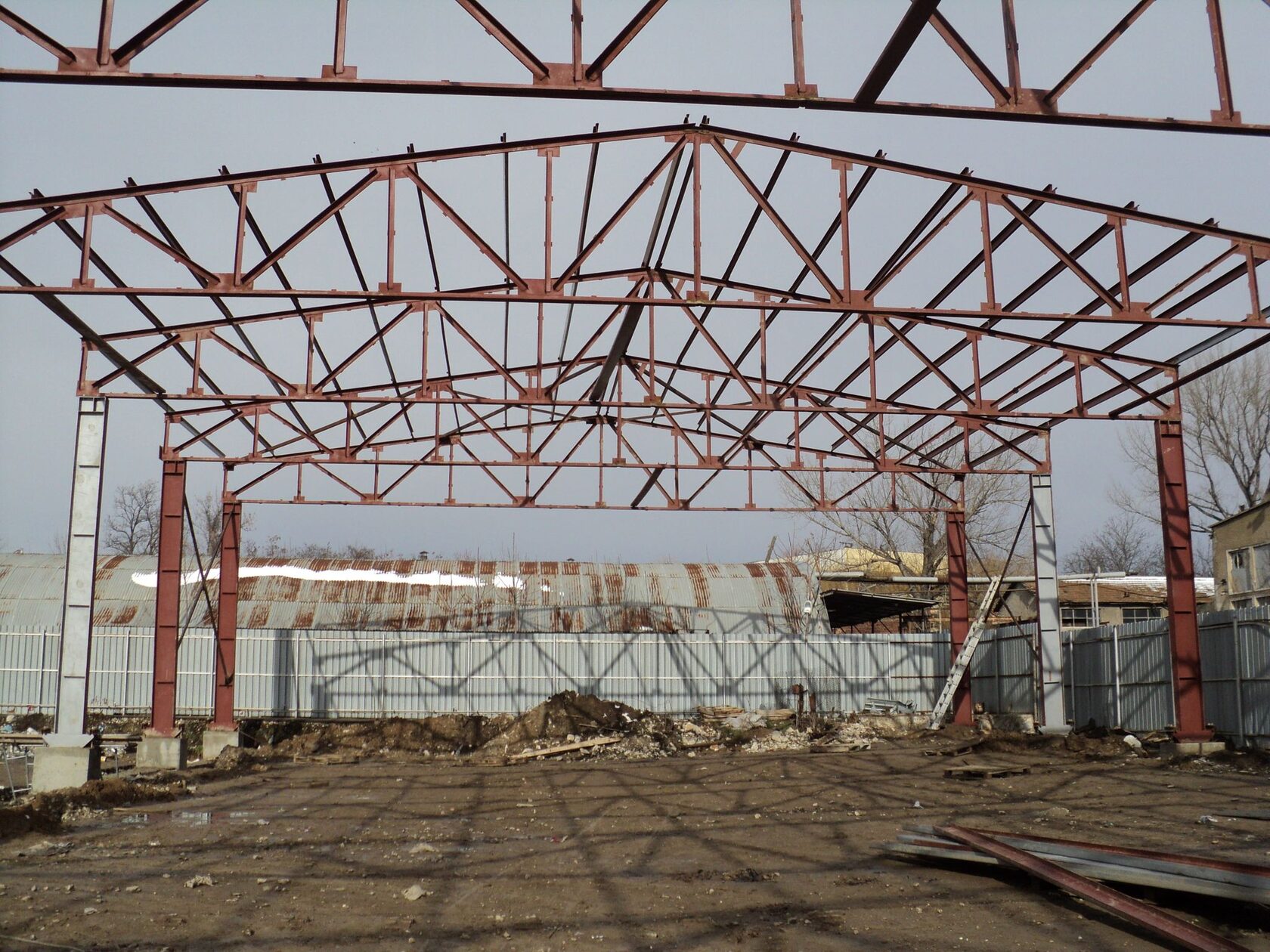

Полигональные (трапециевидные)
У них верхний пояс имеет ломаную линию с несколькими изломами. Такая форма считается самой выгодной по расходу стали: полигональные фермы выдерживают серьёзные нагрузки при относительно небольшом весе. Однако их сложнее изготавливать, поэтому в частном строительстве они встречаются реже, чаще на промышленных объектах. Производство металлоконструкций такой сложности — наша специализация.
Кроме формы поясов, фермы различаются по типу решётки (заполнения). Самые ходовые варианты:
- Треугольная решётка — простая и лёгкая, подходит для небольших пролётов.
- Раскосная решётка — более жёсткая, с диагональными элементами на весь блок, лучше противостоит сдвиговым нагрузкам.
- Шпренгельная решётка — применяется при очень больших пролётах (свыше 12 м) или высоких нагрузках, содержит дополнительные усиливающие детали.
Какую трубу выбрать для фермы
В частном строительстве фермы из профильной трубы чаще всего делают из квадратной или прямоугольной. Круглые трубы используют реже, потому что их сложнее стыковать в узлах. Мы используем профильные трубы с оцинковкой или без, подбирая сечение под нагрузку. Толщина стенки и размер сечения напрямую зависят от длины пролёта и предполагаемой нагрузки.
Приведём примерные ориентиры для выбора (при шаге ферм 1–2 метра, кровля из профнастила, снеговая нагрузка для средней полосы России):
- Пролёт до 4 м: труба 20×20 или 25×25 мм, стенка 2 мм. Подходит для лёгких навесов, козырьков, беседок.
- Пролёт 4–6 м: труба 40×20 или 40×40 мм, стенка 2–3 мм. Стандартный выбор для навеса под машину, крыльца, террасы.
- Пролёт 6–8 м: труба 50×50 или 60×30 мм, стенка 3 мм. Хорошо подходит для кровли дома, ангара, гаража.
- Пролёт 8–10 м и больше: труба 80×80 или 100×50 мм, стенка от 3 до 5 мм. Для промышленных ангаров, складов, спортсооружений.
Важно: чем тяжелее кровля (например, металлочерепица вместо профлиста) и чем выше снеговая нагрузка в вашем регионе, тем толще должна быть стенка и больше сечение. Точный расчёт фермы из профильной трубы лучше доверить специалисту — мы поможем.

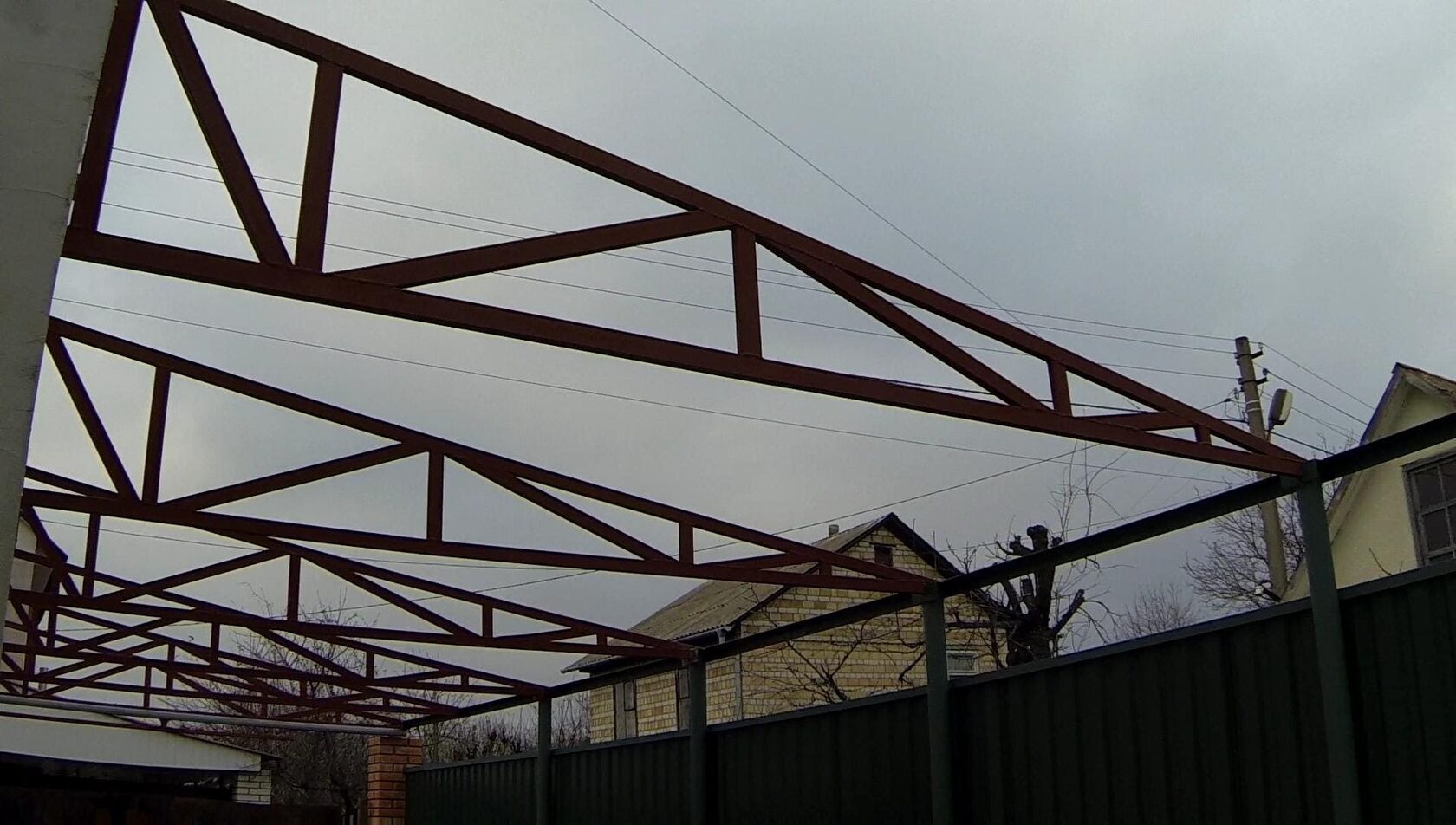

Как примерно рассчитать ферму: основные параметры
Полноценный расчёт фермы — дело для инженера с использованием специальных программ (SCAD, Лира, «Ферма»). Но некоторые базовые вещи, влияющие на надёжность, можно оценить и самостоятельно.
Высота конструкции
Высота фермы — расстояние между верхним и нижним поясом. Она сильно влияет на жёсткость.
- Для треугольной фермы оптимальная высота составляет 1/4 – 1/5 длины пролёта. Пример: при пролёте 6 м высота в коньке будет около 1,2–1,5 м.
- Для параллельной фермы высота обычно равна 1/8 – 1/12 пролёта. При пролёте 6 м высота фермы — 0,5–0,75 м.
Чем выше ферма, тем она жёстче, но и расход материала больше. Слишком низкая конструкция может прогнуться. Мы выполняем профессиональный расчёт и изготовление ферм под ключ с учётом всех нагрузок.
Шаг установки
Шаг — это расстояние между соседними фермами. Обычно он составляет 1–3 метра. Чем выше нагрузка (снег, вес кровли), тем чаще нужно ставить фермы. Для типового навеса из профлиста шаг часто делают 1,5–2 метра.
Нагрузки, которые должна выдерживать ферма
Конструкция должна справляться с:
- собственным весом (металл, кровля, обрешётка);
- снеговой нагрузкой (зависит от региона и уклона крыши);
- ветровой нагрузкой;
- иногда — полезной нагрузкой (вес людей при обслуживании, подвесное оборудование).
Суммарную нагрузку на квадратный метр (обычно 150–300 кг/м²) умножают на площадь, приходящуюся на одну ферму (пролёт × шаг). Получают распределённую нагрузку. Дальше инженер определяет усилия в каждом стержне и подбирает сечение. Для ответственных объектов (перекрытия дома, ангара) самостоятельный расчёт недопустим — заказывайте проект ферм в «RumerX».
Ошибки, которые часто допускают при изготовлении
Даже если ферма рассчитана верно, при сварке и сборке могут возникнуть проблемы, которые сведут на нет все усилия.
- Слишком тонкостенные трубы для данного пролёта или нагрузки — главная причина прогибов и обрушений.
- Неправильная геометрия: разная длина раскосов, несовпадение поясов в узлах, перекосы. Это создаёт дополнительные напряжения.
- Некачественные сварные швы в узлах — самое слабое место. Швы должны быть полномерными, без подрезов и непроваров. Узлы желательно усиливать косынками из листового металла. Профессиональная сварка ферм гарантирует долговечность.
- Отсутствие пространственной жёсткости: фермы сами по себе плоские, их нужно связывать между собой прогонами или крестовыми связями, иначе конструкция сложится.
- Неучтённая коррозия: после сварки места швов и весь каркас обязательно грунтуют и красят (или используют оцинкованные трубы для ферм).
Где применяют фермы из профильной трубы
Область использования ферм очень широка — от бытовых построек до промышленных объектов. Мы поставляем металлические фермы под заказ для:
- Навесов для автомобилей, автобусных остановок, беседок, террас (пролёты 4–6 м).
- Кровель частных домов, гаражей, хозблоков — треугольные системы под скатную крышу.
- Промышленных ангаров, складов, производственных цехов (пролёты 8–12 м и более).
- Козырьков над входом, пергол, навесов для мангала (малые пролёты 2–3 м).
- Мостов, эстакад, сценических конструкций — здесь фермы часто делают из более толстых труб.
Фермы из профильной трубы для навесов и перекрытий позволяют получить просторное помещение без лишних колонн, что особенно ценится в автосервисах, складах и выставочных залах.
Ответы на частые вопросы
Что проще и дешевле: ферма или сплошная балка?
Для пролёта до 3–4 метров балка из трубы или двутавра будет проще и, возможно, дешевле. Но при пролёте от 5 метров и больше ферма становится выгоднее по расходу металла (меньше вес при той же несущей способности).
Можно ли сварить ферму самому в гараже?
Если у вас есть опыт сварки, чертёж с узлами и возможность контролировать геометрию (ровная площадка, струбцины), то для небольшого навеса это реально. Но для ответственных конструкций (крыша дома, перекрытие) лучше заказать фермы у профессионалов — цена ошибки слишком высока.
Нужно ли грунтовать и красить ферму после сварки?
Обязательно. Сварка разрушает заводское покрытие (если трубы были оцинкованы или окрашены). Места швов особенно уязвимы для коррозии. Весь каркас грунтуют и покрывают атмосферостойкой краской. Альтернатива — изготовление ферм из оцинкованной профильной трубы, которая не требует дополнительной покраски.
Какие трубы лучше: чёрные или оцинкованные?
Для ферм, которые будут стоять на улице (навес, козырёк, кровля), лучше использовать оцинкованные трубы для ферм — они не ржавеют и не требуют покраски. Для внутренних работ (перекрытие в цеху) можно чёрные, но их придётся красить.
Закажите изготовление ферм из профильной трубы в «RumerX»
Мы предлагаем полный цикл работ по фермам:
Проектирование и расчёт ферм любой сложности (в том числе расчёт фермы навеса под снеговые и ветровые нагрузки)
Изготовление ферм из профильной трубы под ключ — резка, гибка, сварка, оцинковка или покраска
Фермы для навесов, ангаров, перекрытий и кровель — типовые и по индивидуальным чертежам
Использование качественной профильной трубы с контролем геометрии
Сварка ферм сертифицированными сварщиками с усилением узлов косынками
Доставка по Москве, области и регионам России
Почему выбирают нас?
- Собственное производство металлоконструкций, опыт более 10 лет.
- Работаем как по вашим чертежам, так и разрабатываем проект под вашу задачу.
- Гарантия на все сварные швы и геометрию.
- Прозрачная смета без скрытых наценок.
Пришлите эскиз или параметры (пролёт, нагрузка, уклон) — мы подготовим предварительный расчёт и коммерческое предложение.
Звоните или пишите — заказать фермы для перекрытия или навес из профильной трубы под ключ можно в один клик.
